产品优势
部分产品参数
|

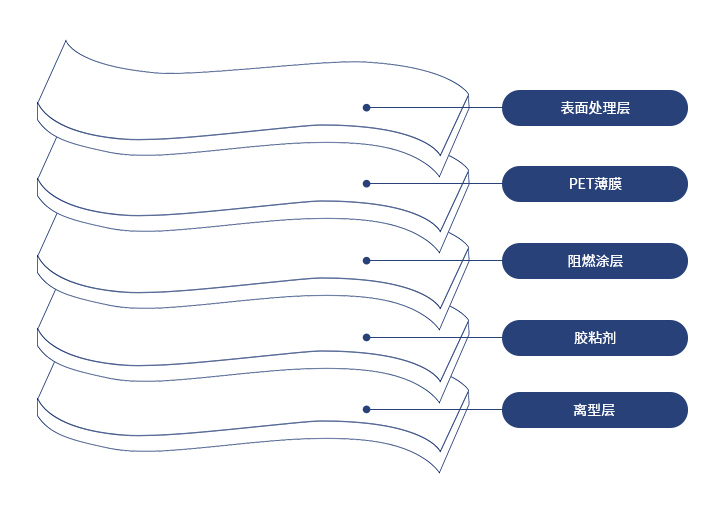

产品分类 |
产品型号 |
|---|---|
|
黑色阻燃降噪PET材料 |
PETROfilm FR535051-NR |
|
黑色阻燃PET材料 |
PETRfilm FR52551 |
|
透明阻燃PET材料 |
PETRfilm FR52511 |
|
黑色阻燃PI材料 |
PETRfilm FR71251 |
备注：可根据具体应用需求为客户量身订制个性化产品。
典型产品应用
|
特性测试项目 |
||||
|---|---|---|---|---|
| 测试项目 | 标准值 | 单位 | 测试方法 | |
| 面材厚度 | 25±2 | um | GB/T 7125-2014 | |
| 上胶厚度 | 12-14 | um | GB/T 7125-2014 | |
| 总厚度 | 46-50 | um | GB/T 7125-2014 | |
| 180°剥离力 | 1.1-1.4 | kg/24mm | GB/T 2792-2014(纵向取样) | |
| 环形初粘力 | 0.8-12 | kg/(24mm )² | ASTM D6195-03 (2011) | |
| 保持力 | 24↑ | hr/kgx (24mm)² | GB/T 4851 | |
| 残胶测试 | 残胶面积≤50% | / |
原材料放入高温 60C高湿 90%环境 120h，取出恢复到 常温后从铝塑膜上撕下残胶面积≤50%，撕除速度1mm/s |
|
| 高温高湿 |
原胶剥离力波动 ≤±15% |
/ |
原材料放入高温 60C高湿 90%环境 120h，取出恢复到 常温后贴钢板测试粘性 |
|
| 特性测试项目 | ||||
| 表面附着力 | ≥1.8 | kg/24mm |
1.将双面胶带 Tesa68547 贴附在 254m透明 PET原膜， 裁成170mm“24mm 规格作为测试条 2.将被测原材 料贴附在钢板上，并将测试条贴到被测原材料表面 3.使用 2Kg 压耗来回滚压 3 次，静置 30mins 后测试 180°剥离力，测试速度为 300mm/min，除测试样品 准备外，其余同 180”剥离力 |
|
| 阻燃等级 | VTM-0 | / | UL 94-2013 Rev.3-2015 (纵向取样) | |
| 拉伸力 | ≥80 | N |
1.标准实验室环境下，样品宽度 18mm，测试条两边夹持， 夹头间距 20mm，测试拉伸断裂最大力值，拉伸速度为 2mm/s 2.原材料的 MD/CD 任一方向 |
|
| 剪切力 | ≥80 | N |
样品 25.4*100mm 贴着于镜刚，贴着面积 25.4*60mm用 2KG 滚轮压 2 次，静置 20min，用 GH-951C 计算机伺服 剥离试验机，测试时钢板固定在仪器上端夹具以 0°角度测试 |
|
| 适用温度 | -20~100 | ℃ | / | |
*本文提供的威孚产品参数信息是基于样品的实测结果，具有普遍代表性，但是这些指标并非保证值。特殊的要求敬请联系我们。
产品应用
适用于安全指数要求较高的电池标签领域，如手机锂离子电池，电动工具、玩具、航模锂离子电池、汽车动力电池等。
